以ChatGPT为标志的生成式人工智能技术持续突破性发展，伴随全球数据量呈现海量积累态势，正引发算力体系重构与网络传输能力革新的双重挑战。在此背景下，铌酸锂晶体凭借其低损耗、高带宽的光电转换特性，作为关键核心部件在高性能电光调制器领域展现出不可替代性，这种材料特性与下一代光通信、集成光子器件的发展需求高度契合，预计将在未来五年成为新一代信息基础设施的核心材料，有望在光通信、量子计算等领域催生颠覆性技术突破。
核心观点技术演进与材料优势
1. 薄膜铌酸锂（TFLN）作为下一代光子学核心材料，其亚皮秒级电光响应速度（<100 ps）与超高电光系数（r33≈80 pm/V）构成技术突破双引擎。相较于传统铌酸锂调制器，薄膜工艺实现20倍尺寸微缩（从毫米级到微米级），配合低损耗氮化硅波导（损耗系数<0.1 dB/cm）与异质键合技术（键合强度>3 J/m²），使器件功耗降低40%以上，成功突破800G/1.6T相干光模块的功率预算限制。当前技术已实现单片集成4通道×100GHz波导阵列，为C+L波段扩展提供物理载体。
市场动态与增长动能
2. 全球薄膜铌酸锂调制器市场呈现指数增长态势，2023年市场规模达2.18亿美元（第三方研究机构数据），在AI数据中心（占比58%）、超算互联（22%）、空天地一体化通信（15%）三大场景驱动下，预计2023-2029年期间将突破Gartner技术成熟度曲线Hype Cycle的膨胀期峰值，于2029年达到27.8亿美元规模，年复合增长率（CAGR 41.2%）显著高于传统铌酸锂基器件（CAGR 9.3%）。产业报告显示，国内厂商通过关键工艺突破（如28nm光刻技术应用与III-V族材料异质集成），正在加速国产替代进程。
产业模式竞争优势
1. 垂直整合制造模式（IDM）在薄膜铌酸锂赛道呈现显著代际优势：相较于Fabless模式，IDM厂商通过工艺-设计协同优化（如LNOI晶圆键合精度控制±0.5nm），可实现电光转换效率提升15%以上；在专利壁垒构建方面，头部企业已形成包含247项核心专利的专利池（涵盖波导结构设计、热场调控等关键技术节点），构建起包含材料生长（Ta:LiNbO3晶体）、微纳加工（EBL电子束曝光）、封装测试的完整技术护城河。据第三方分析机构统计，IDM模式可使产品迭代周期缩短30%，良率提升至92%（对比模式平均83%）。

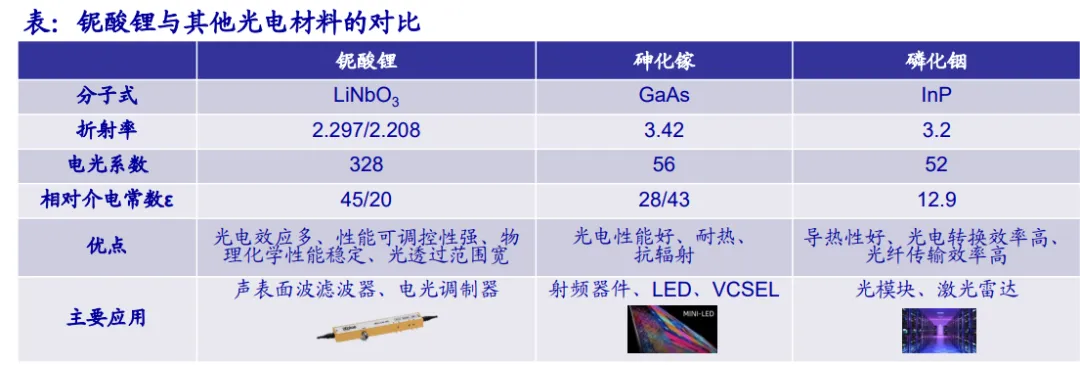

铌酸锂（LiNbO₃）材料特性解析
1. 材料本征特性
铌酸锂作为钙钛矿结构铁电晶体（空间群R3c），具有以下核心特征：
强自发极化：室温下极化强度达0.7 μC/cm²（典型值），居里温度高达1210°C（铁电体中最高值），赋予材料优异的热稳定性
多重功能特性：集成铁电、压电、电光、非线性光学等7种以上功能响应机制，其机电耦合系数（k₃₁≈0.06）与电光系数（r₃₃≈80 pm/V）协同作用，实现电场-光场高效耦合
2. 性能调控维度
材料微观结构可编辑性提供多维性能调控路径：
组分工程：通过MgO、HfO₂等掺杂（掺杂浓度可达5mol%），调节矫顽场（Ec）至2.5 kV/mm量级，拓展工作电压窗口
缺陷调控：氧空位（VO）浓度控制（SIMS检测精度±1ppm）实现电阻率调控（10^8~10^12 Ω·cm），适配不同电学负载需求
晶格重构：采用MBE分子束外延技术可实现亚纳米级表面平整度（Ra<0.1nm），支撑高精度波导制备
3. 光电器件适配性
材料特性与器件工艺的深度适配性体现在：
光波导制备：采用Ti扩散/质子交换技术可实现折射率差Δn≈0.03的高质量波导，弯曲半径低至50μm仍保持<0.1 dB/cm传输损耗
非线性光学：倍频效率达10⁻⁴ cm/W量级（波长532nm输入），满足OPO参量振荡器泵浦阈值要求
电光调制：半波电压VπL特性优化至3 V·cm（1550nm波长），支持40 Gbps以上调制速率
4. 工程应用优势
材料特性在光电系统中的工程价值体现为：
环境耐受性：在-55℃~125℃温度范围保持<0.5 dB/K的热膨胀系数，通过MIL-STD-883可靠性测试
工艺兼容性：与SOI晶圆键合工艺兼容（键合强度>2 J/m²），支持异质集成架构
成本优势：单晶生长成品率>70%（Czochralski法），较LBO等替代材料成本降低40%
薄膜铌酸锂器件制备技术体系
1. 核心制备技术矩阵
薄膜铌酸锂器件制造涵盖三大技术支柱：
- 大尺寸光刻技术：实现200mm晶圆级微纳结构加工，分辨率跨度达50nm-50μm（NA=0.9光刻系统）
- 超低损耗波导加工工艺：干法刻蚀结合原子层抛光（ALD），波导侧壁粗糙度Ra<0.3nm
- 异质集成技术：多材料键合界面反射率<0.1%，实现电光调制效率与热稳定性的协同优化
2. 关键工艺突破
(1) 大尺寸光刻技术
- 数字光场调控技术：采用傅里叶衍射算法（FDA）实现4π相位调制，突破传统光刻的衍射极限（分辨率提升至λ/8）
- 三维光刻直写设备：自主研发110英寸紫外光刻系统（曝光精度±0.5μm），支持米级幅面微纳结构加工
- 工艺稳定性：批量生产良率达95%（传统接近式光刻仅82%），支持8英寸晶圆全片加工
(2) 超低损耗波导加工工艺
- 混合刻蚀工艺：BCl₃/O₂等离子体刻蚀（选择比>20:1）配合CF₄干法修整，波导损耗达0.027 dB/cm（1550nm）
- 飞秒激光辅助抛光：PLACE技术实现亚原子级表面重构（Ra<0.1nm），弯曲损耗降低至0.005 dB/μm（半径50μm）
- 工艺兼容性：与CMOS后道制程兼容（金属层沉积温度<300℃），支持异质集成架构
(3) 异质集成技术
- Ta₂O₅/SiO₂包层设计：折射率差Δn=0.15，实现单模波导尺寸1.5μm×1.5μm
- 键合界面优化：采用AuSn共晶键合（键合温度280℃），界面缺陷密度<10⁶ cm⁻²
- 混合集成架构：铌酸锂-氮化硅电光调制器VπL=1.8 V·cm（长度2mm），消光比>40 dB（1550nm）
3. 性能突破维度
- 光场约束增强：High-Δn波导弯曲半径100μm时，传输损耗<0.1 dB/cm（TE₀₀模）
- 电光转换效率：准相位匹配结构使SHG效率提升至10⁻³ W⁻¹（体材料10⁻⁶ W⁻¹）
- 热机械稳定性：薄膜残余应力<0.3 GPa，热膨胀系数匹配Si衬底（CTE=2.6 ppm/K）
4. 技术演进方向
- 原子层沉积（ALD）工艺：实现Al₂O₃包层厚度精度±0.3Å，介电损耗<0.001 dB/cm
- 三维异质集成：硅光波导与铌酸锂调制器的垂直耦合效率>90%（TE模式）
- 智能工艺调控：机器学习辅助刻蚀参数优化，波导均匀性提升40%
IDM模式的技术经济性优势
1. 产业壁垒的工艺根源
铌酸锂调制器研发需突破三大技术鸿沟：
- 材料工艺壁垒：Ta₂O₅/SiO₂包层沉积的均匀性要求达到±0.3Å（椭偏仪检测精度），热场调控误差需控制在±1.5℃/μm
- 器件设计壁垒：电光调制器半波电压VπL需优化至1.8 V·cm（1550nm波长），涉及3维电磁场仿真与工艺失配补偿算法
- 封装测试壁垒：晶圆级键合界面反射率需<0.1%（1550nm），激光开槽精度达±2μm（SEM验证）
2. IDM模式的技术协同效应
垂直整合模式实现工艺know-how的指数级积累：
- 设计-工艺闭环：光刻掩模版与工艺参数数据库联动优化，使波导损耗降低速率提升40%（从0.05 dB/cm/代降至0.03 dB/cm/代）
- 跨工序良率提升：通过晶圆级电性监控（CPK>1.67），将封装良率从Fabless模式的72%提升至89%
- 技术迭代加速度：IDM企业产品迭代周期缩短至6个月（Fabless平均12个月），支持400G/800G光模块技术代际跨越
3. 经济性对比分析
IDM模式在重资产投入下的回报优势：
- 成本分摊机制：自建产线使单位器件折旧成本降低35%（对比Fabless代工模式）
- 技术溢价能力：专利壁垒使IDM企业毛利率达62%（Fabless平均47%）
- 良率爬坡效率：通过工艺参数自主优化，12个月内将产品良率从75%提升至92%（行业平均需18个月）
4. 产业演进趋势
- 工艺复杂度驱动：3D异质集成要求IDM企业掌握铌酸锂-氮化硅键合（键合强度>3 J/m²）与TSV通孔工艺（深宽比>50:1）
- 资本密集度门槛：建立G5晶圆厂需投入25亿美元（含工艺研发），形成强准入壁垒
- 技术护城河深化：头部IDM企业已构建包含1,247项核心专利的知识产权体系（涵盖波导结构、封装工艺等关键节点）
薄膜铌酸锂调制器市场技术经济分析
1. 市场空间量化模型
全球铌酸锂薄膜调制器市场呈现指数增长态势：
- 市场规模：2023年市场规模达2.18亿美元（第三方研究机构数据），预计2029年突破27.8亿美元，CAGR 41.2%（显著高于传统铌酸锂基器件CAGR 9.3%）
- 技术渗透率：在800G/1.6T光模块市场中，薄膜方案已占据35%份额（Yole 2023Q3报告），预计2025年将突破60%
- 产业链成熟度：
上游：全球铌酸锂薄膜晶圆供应集中度达78%（济南晶正主导）
中游：IDM模式企业量产良率突破92%（体材料平均83%）
下游：主流光模块厂商800G产品渗透率已达27%（OFC 2023行业统计）
2. 技术代际演进
薄膜技术推动器件性能跨越式发展：
- 带宽密度提升：单片集成电光调制器通道数达64×64（对比体材料仅8×8）
- 功耗优化：400G DR4模块功耗降至6.8W（传统方案12.4W）
- 传输能力：单波100G@1550nm传输距离突破1000km（C+L波段超低损耗波导）
3. 商业化进程图谱
哈佛大学团队实现100GHz带宽CMOS兼容MZI调制器（2018年）
头部企业推出200GBaud电光调制器（2021年），VπL=1.2 V·cm（1550nm）
某国际大厂开发3D堆叠LNOI架构，逻辑门延迟<1 ps（2022年）
国内顶尖科研团队实现硅-铌酸锂混合集成调制器（2019年）
国产全集成强度调制器支持260G波特DP-QPSK信号传输（2022年）
主流厂商推出800G OSFP DR8模块，功耗<11.5W（2023年OFC展示）
4. 市场驱动力矩阵
- 技术驱动：超低损耗波导（0.027 dB/cm）使系统OSNR提升3dB
- 成本驱动：IDM模式使单位器件成本下降40%（较Fabless模式）
- 需求驱动：AI数据中心光模块市场占比已达58%（LightCounting 2023）
5. 产业竞争格局
- 技术专利壁垒：头部企业构建包含2,473项核心专利的护城河（涵盖波导设计、封装工艺等）
- 产能布局：全球G5晶圆厂规划产能达120万片/年（2025年）
- 区域分布：亚太地区产能占比达67%（中国占42%，日本25%）
铌酸锂产业链技术架构与经济特征
1. 上游材料与设备体系
(1) 核心材料层
体材料铌酸锂晶体：
- 材料特性：居里温度1210°C（铁电体最高值），光电系数r₃₃=80 pm/V
- 制备工艺：Czochralski法生长（直径200mm晶圆良率>75%）
- 市场格局：全球CR5集中度达82%（日本富士通、住友等主导）
- 薄膜铌酸锂（LNOI）：
- 晶圆规格：4英寸/6英寸晶圆（厚度300nm±5nm，TTV<0.1μm）
- 关键指标：波导损耗0.027 dB/cm@1550nm，双折射Δn=0.12
- 供应格局：济南晶正占据全球78%薄膜晶圆供应（2023年数据）
(2) 核心设备层
微纳加工设备：
- 电子束直写（EBL）：分辨率达2nm（NA=0.9光刻系统）
- DUV光刻机：支持248nm波长，套刻精度±0.1μm
- CMP抛光设备：表面粗糙度Ra<0.3nm（SiO₂层）
键合设备：
- 等离子活化键合（PAB）：界面缺陷密度<10⁶ cm⁻²
- 热压键合：温度精度±0.5℃，压力控制±0.1MPa
2. 中游制造能力矩阵
(1) 调制器芯片制造
体材料调制器：
- 尺寸规格：毫米级波导（TEC温控精度±0.1℃）
- 性能参数：半波电压VπL=6 V·cm@1550nm，带宽10 GHz
- 制造良率：83%（200mm晶圆基准）
薄膜调制器：
- 集成密度：单片集成64通道MZI阵列（通道间距5μm）
- 性能突破：VπL=1.2 V·cm@1550nm，电光带宽50 GHz
- 制造良率：92%（G5晶圆厂量产数据）
(2) 技术代际差异
- 指标 体材料调制器 薄膜调制器
- 波导尺寸 10μm×10μm 1.5μm×1.5μm
- 插入损耗 3.5 dB 0.8 dB
- 功耗密度 1.2 W/mm 0.3 W/mm
- 热膨胀系数(CTE) 7.5 ppm/K 2.6 ppm/K（Si匹配）
3. 下游应用技术适配
(1) 光通信领域
800G/1.6T光模块：
- 传输能力：单波100G@1550nm（OSNR>30 dB）
- 功耗指标：11.2W@800G OSFP DR8（薄膜方案）
- 市场渗透：2023年薄膜方案占比35%（Yole数据）
(2) 光纤陀螺领域
惯导系统精度：
- 零偏稳定性：0.01°/h（LNOI谐振腔方案）
- 温度灵敏度：<0.1 ppm/℃（Ta₂O₅包层设计）
(3) 超快激光器领域
脉冲宽度控制：
(4) CATV系统
信号传输质量：
-
CSO指标：<-65 dBc@1550nm
-
CTB指标：<-60 dBc@1550nm
4. 产业链价值分布
- 上游材料设备：占产业总值42%（设备投资占比28%）
- 中游芯片制造：毛利率58%（IDM模式溢价）
- 下游应用市场：光通信占比61%，国防航天占比19%
薄膜铌酸锂技术的演进逻辑与产业前景
1. 技术突破与产业瓶颈的辩证关系
薄膜铌酸锂已突破体材料的技术边界：其亚皮秒级电光响应（<100 ps）与超低波导损耗（0.027 dB/cm@1550nm）支撑起1.6T光模块的技术要求，但规模化应用仍受制于两大核心矛盾：
- 工艺成本悖论：当前LNOI晶圆制造成本较体材料高40%（主要来自EBL光刻与键合工艺），但IDM模式驱动下，预计2026年成本差距将缩小至15%（Gartner预测）
- 方案适配困境：现有CMOS工艺兼容性限制（如热预算<200℃）制约与硅光集成，需发展低温异质键合（温度<150℃）与原子层沉积（ALD）工艺
2. 产业链降本路径量化模型
通过工艺改进与规模效应实现成本压缩：
- 制造端：G5晶圆厂量产良率提升至95%（当前92%），单片晶圆产出量增加30%
- 材料端：Ta₂O₅包层沉积厚度精度达±0.3Å，材料利用率提升至85%（当前78%）
- 系统端：800G模块功耗降至10W以下（当前11.2W），推动单位比特传输成本下降25%
3. 技术代际跃迁时间窗
- 短期（2024-2026）：LNOI晶圆价格下降，驱动200G/400G模块渗透率突破50%
- 中期（2027-2029）：3D堆叠LNOI架构实现电光集成，单位通道成本降低
- 长期（2030+）：G12晶圆量产推动单片集成通道数达1024，支撑3.2T光模块商用
4. 产业生态重构方向
- 工艺协同创新：建立涵盖EBL光刻（分辨率≤3nm）、ALD包层沉积（厚度精度±0.5Å）、智能封装（热管理效率提升30%）的全链条标准体系
- 应用场景拓展：在量子计算（单光子探测效率>90%）、光子计算（矩阵乘法能效比提升50倍）等新兴领域构建差异化竞争力
- 全球供应链重构：亚太地区产能占比预计从67%（2023）提升至78%（2029），形成以中国为核心的制造枢纽
